深圳平湖實(shí)驗(yàn)室第四代材料與器件課題組針對(duì)氧化鎵價(jià)帶能級(jí)低和p-型摻雜困難等問(wèn)題，采用銠固溶方式理論開發(fā)了新型β相銠鎵氧三元寬禁帶半導(dǎo)體。該成果“Rhodium-Alloyed Beta Gallium Oxide Materials: New Type Ternary Ultra-Wide Bandgap Semiconductors”已在《Advanced Electronic Materials》期刊上發(fā)表并受邀提供期刊封面設(shè)計(jì)。該文章也被收錄到《Progress and Frontiers in Ultrawide bandgap Semiconductors》專題。文章第一作者為查顯弧博士，通訊作者為張道華院士，共同作者包括萬(wàn)玉喜主任和李爽副教授。

 半導(dǎo)體材料的功率特性（巴利加優(yōu)值）與其帶隙的立方成正比。氧化鎵具有超寬的帶隙（4.9電子伏）和成熟的制備方法，是功率器件的理想材料。然而，已有氧化鎵器件的功率特性仍顯著低于材料的理論極限，原因在于氧化鎵價(jià)帶頂能級(jí)低，能帶色散關(guān)系平坦。雜質(zhì)摻雜受主能級(jí)多在1電子伏以上，難以實(shí)現(xiàn)有效的p-型導(dǎo)電。目前氧化鎵器件多基于肖特基勢(shì)壘或與其他氧化物(如氧化鎳)形成p-n異質(zhì)結(jié)。較低的肖特基勢(shì)壘及p-n異質(zhì)結(jié)的高界面態(tài)限制了氧化鎵器件的功率特性。如何實(shí)現(xiàn)氧化鎵的p-型摻雜成為當(dāng)下研究的一個(gè)關(guān)鍵問(wèn)題。

圖一、β相氧化鎵晶體結(jié)構(gòu)及能帶結(jié)構(gòu)圖。

本工作基于第一性原理考察了銠固溶氧化鎵結(jié)構(gòu)。由于銠的原子半徑與鎵接近，銠固溶氧化鎵具有較低的混合焓，固溶構(gòu)型具有高穩(wěn)定性。這種現(xiàn)象在實(shí)驗(yàn)上也得到了證實(shí)，采用Pt-Rh坩堝生長(zhǎng)氧化鎵晶體時(shí)，銠易進(jìn)入氧化鎵晶格。基于能帶結(jié)構(gòu)分析，銠固溶氧化鎵仍是寬禁帶半導(dǎo)體，其價(jià)帶頂由銠和鄰近的氧原子軌道雜化形成，對(duì)應(yīng)能級(jí)較氧化鎵價(jià)帶頂顯著上升。此外，價(jià)帶頂附近能帶色散曲率增加，這與沿[010]晶向離域的電子態(tài)密度密切相關(guān)，故該工作作者建議在氧化鎵[010]晶向襯底外延生長(zhǎng)銠固溶氧化鎵外延層。具體地，銠固溶摩爾比濃度在0-50%范圍內(nèi)，固溶體的半導(dǎo)體帶隙在3.77和4.10電子伏之間，其價(jià)帶頂能級(jí)相較于氧化鎵上升了至少1.35電子伏。銠摩爾比為25%時(shí)，其空穴有效質(zhì)量?jī)H為氧化鎵的52.3%，這有助于實(shí)現(xiàn)p型摻雜，擴(kuò)展材料應(yīng)用范圍和改進(jìn)器件的性能。

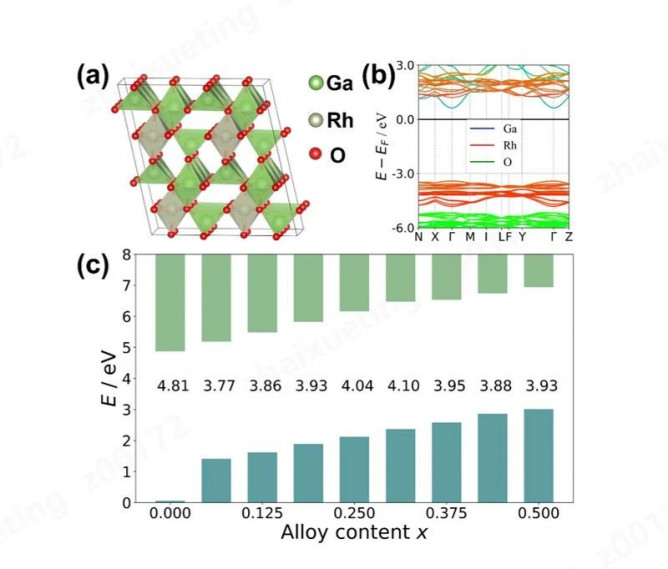

圖二、(a)和(b)分別為銠固溶摩爾比為25%時(shí)的晶體結(jié)構(gòu)及能帶結(jié)構(gòu)圖。(c) 銠固溶氧化鎵β-(Rh_xGa_1-x)₂O₃在不同摩爾濃度x下的能帶對(duì)齊圖。

來(lái)源：深圳平湖實(shí)驗(yàn)室
