所屬領域：智能制造
成果來源：國家縱向項目、橫向項目成果來源
痛點問題
碳化硅（SiC）陶瓷具有具有優(yōu)異的耐磨性、耐蝕性、耐高溫性以及高比強度和低熱膨脹系數等特點，是航空航天、電子信息等領域中的關鍵材料，廣泛應用于高分辨率空間遙感衛(wèi)星反射鏡鏡坯、大規(guī)模集成電路光刻機用激光方鏡、化工渣漿泵葉輪、陶瓷裝甲、飛行器熱防護系統(tǒng)等國家重大戰(zhàn)略裝備和核心支柱產業(yè)。隨著相關領域重大裝備的快速發(fā)展和更新?lián)Q代，更加嚴苛、特殊的使用工況對SiC陶瓷構件的結構與性能提出了更高的要求，逐漸向復雜化、整體化、輕量化方向發(fā)展。然而，由于無壓燒結等傳統(tǒng)工藝在成形復雜SiC陶瓷構件時存在高溫燒結變形大、缺陷敏感性強、燒結后難加工、某些復雜結構無法成形等突出問題，因此，復雜SiC陶瓷構件的整體成形成為世界性難題。
成果介紹
為此，團隊結合前期研究基礎，在國際上首次提出復雜SiC陶瓷構件激光選區(qū)燒結增材制造（Selective Laser Sintering，SLS）結合反應燒結的整體成形創(chuàng)新思路，研發(fā)出復雜SiC陶瓷構件整體成形的材料-裝備-工藝成套技術，整體成形的構件強度較比利時魯汶大學提高22%，成形尺寸1700×1700×600 mm3（是目前世界上最大的成形尺寸），主要技術指標國際領先，解決了高性能復雜SiC陶瓷構件的整體成形難題，促進了我國航空航天、電子信息等行業(yè)的技術進步。本參賽項目團隊成立的產業(yè)化公司為華中地區(qū)唯一用SLS整體成形復雜SiC陶瓷構件的供應商。項目核心競爭力包括：
（1）自主研發(fā)出適合SLS的SiC粉材原材料。自主研發(fā)出粘結劑均勻包覆SiC粒料和增強增韌纖維粉材的制備方法，通過優(yōu)化原材料組分有效改善SLS成形預制體的力學性能，為SiC陶瓷復合材料構件性能提升奠定基礎。
（2）自主研發(fā)出大尺寸SiC陶瓷構件的高效SLS成形裝備。自主研發(fā)出目前世界上最大成形尺寸的陶瓷SLS裝備，成形尺寸達1700 mm×1700 mm×600 mm，解決了多激光振鏡協(xié)同工作、海量數據處理、素坯清粉和后固化易破損等難題，實現(xiàn)復雜SiC構件的整體成形。
（3）自主研發(fā)出復雜SiC構件SLS結合反應燒結整體成形工藝。發(fā)明了SiC陶瓷構件的SLS整體成形工藝，建立了工藝參數、預制體微觀結構和SiC陶瓷構件性能之間的耦合關系，揭示了預制體在反應燒結過程中的結構演變規(guī)律和相界面成形機制，實現(xiàn)了復雜SiC陶瓷構件的高性能整體成形（抗彎強度＞220 MPa，彈性模量＞280 GPa，相對密度＞99%，形變率＜2%）。
圖1 增材制造復雜輕量化SiC構件
圖2 增材制造其他陶瓷材料
技術優(yōu)勢
陶瓷硬度大、脆性高、缺陷敏感，若采用傳統(tǒng)模壓和機加工方法，復雜復合材料構件的整體成形難度大，甚至無法成形。采用本項目團隊研發(fā)的SiC復合粉材的制備及其復雜構件的SLS增材制造方法，可以實現(xiàn)復雜SiC復合材料構件的整體成形。具體產品定價以最終獲取的訂單為主，目前生產的SiC構件成本不到市場同類產品價格的1/2。
性能指標

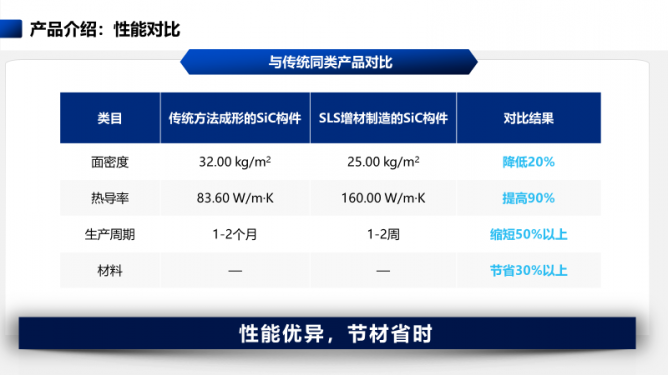

圖3 同傳統(tǒng)方法成形SiC構件的對比
相較于傳統(tǒng)方法，本團隊技術面密度降低20%、生產周期縮短50%以上、節(jié)材30%以上。
圖4 同國內外頂尖水平競品的對比
相較于國外競品，本團隊產品密度提升10%以上，強度提升22%。
資質榮譽
2023年全國博士后創(chuàng)新創(chuàng)業(yè)大賽，銀獎
2022年湖北省博士后創(chuàng)新創(chuàng)業(yè)大賽，銀獎
第二十三屆中國專利優(yōu)秀獎
湖北專利金獎
2021年日內瓦國際發(fā)明展金獎
碳化硅復合粉末材料的制備及其大型復雜零件的增材制造方法
技術成熟度
已有樣品/樣機。
產業(yè)化應用
本項目團隊研發(fā)的復雜SiC陶瓷構件整體SLS增材制造技術，將促進我國SiC特種陶瓷產業(yè)的發(fā)展。據統(tǒng)計我國SiC材料及其構件的市場規(guī)模占據全球的70%，2022年市場規(guī)模高達29.6億美元，而且有望持續(xù)增長，預計未來仍將持續(xù)按照11.7%的年復合增長率增長。由此可見，SiC材料及其構件的經濟效益前景非常廣闊。可以預見，本參賽項目團隊研發(fā)的復雜SiC陶瓷構件SLS增材制造技術，將改變傳統(tǒng)陶瓷構件的生產模式，使有關企業(yè)轉型升級，同時具有廣闊的市場前景，具有重大的經濟社會效益意義。
應用案例：
現(xiàn)有的SiC構件主要包括空間遙感衛(wèi)星反射鏡鏡坯、光刻機方鏡、渣漿泵葉輪、半導體擴散爐晶舟、連接件等構件（圖5），這些產品已在北京空間機電研究所（航天508所）、三江航天四院九部、航空工業(yè)武漢航空儀表有限責任公司、中國航發(fā)湖南動力機械研究所、漢江弘源襄陽碳化硅特種陶瓷有限責任公司、浙江東新材料科技有限公司、陜西固勤材料技術有限公司、深圳市浩宇特電子有限公司、天津皓固科技有限公司等單位成功試用。
圖5 本項目團隊研發(fā)的復雜SiC陶瓷構件
知識產權：
該成果包括多項已授權中國發(fā)明專利。
合作方式：
專利許可、專利轉讓、作價入股、技術開發(fā)、面談等。
來源：華中大技術轉移
