近年來，隨著半導體集成電路的微縮化，摩爾定律也逐漸接近極限，半導體集成電路對高密度集成工藝的需求變得更為迫切，鍵合技術已迅速發展成為了實現高密度互連和異質異構集成的不可或缺的核心工藝技術。目前，鍵合技術已經被廣泛應用于集成電路半導體微電子學、電力電子學、光子學、生物醫學、智能傳感、光電集成、異質集成、3D集成以及先進封裝等眾多領域，并取得了重大研究進展。在未來，鍵合工藝技術的應用還將繼續擴大。

本文是九峰山實驗室發表在《化合物半導體》雜志上的文章節選，詳細介紹鍵合工藝當前代表性技術與原理以及其在不同領域的典型應用，對實驗室鍵合工藝能力展開詳細介紹。

作者：張潔瓊，柳俊，徐哲，熊偉，李成果，趙波，彭文斌，向詩力，王盼盼，邱磊，宋月平

#團隊介紹

九峰山實驗室工藝中心鍵合工藝研發團隊

九峰山實驗室工藝中心聚集了全球優秀的技術研發團隊和資深經驗工藝工程師專家團隊，專注解決產業共性關鍵工藝問題。鍵合工藝研發團隊具備多種豐富鍵合工藝能力（如永久/臨時鍵合、親水/疏水鍵合、晶圓到晶圓鍵合、芯片到晶圓鍵合、熔融鍵合/金屬熱壓/共晶鍵合等）及inline檢測能力的異質晶圓鍵合平臺，可實現多種化合物半導體材料的異質集成，具備先進的硅基光電子集成、MEMS圓片級封裝等平臺能力。團隊陸續成功開發實現了具有超薄原子級的鍵合界面晶圓級異質鍵合技術、高良率高對準精度芯片-晶圓鍵合技術，以及低碎片率高效可靠的臨時鍵合和解鍵合工藝方案等，并在實際產品如Si、lnP、GaN、SiC基器件晶圓的工藝流片中得到驗證。

01

晶圓鍵合技術簡介

晶圓鍵合工藝技術是通過不同物理或化學的方法將兩片表面光滑且潔凈的晶圓緊密的貼合在一起，以輔助半導體制造工藝或者形成具有特定功能的異質復合晶圓。鍵合技術有很多種，通常根據晶圓的目標種類可劃分為晶圓級（晶圓到晶圓）鍵合和芯片到晶圓鍵合。根據鍵合完成后是否需要解鍵合，又可分為臨時鍵合和永久鍵合。根據待鍵合晶圓間是否引入輔助界面夾層，還可分為直接鍵合和間接鍵合。近年來，由于3D集成高密度互連及先進封裝的迫切需求，還發展出一種新型的混合鍵合技術。

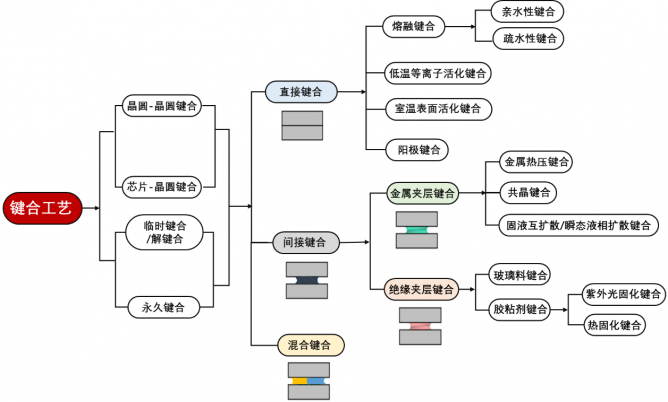

圖1 主流晶圓鍵合技術的分類。

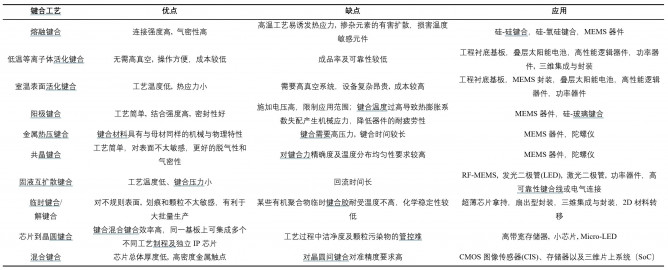

表1 各種類型鍵合技術的優缺點與典型應用總結

目前，鍵合技術已經被廣泛應用于集成電路半導體微電子學、電力電子學、光子學、生物醫學、智能傳感、光電集成、異質集成、3D集成以及先進封裝等眾多領域，并取得了重大研究進展。在未來，鍵合工藝技術的應用還將繼續擴大。

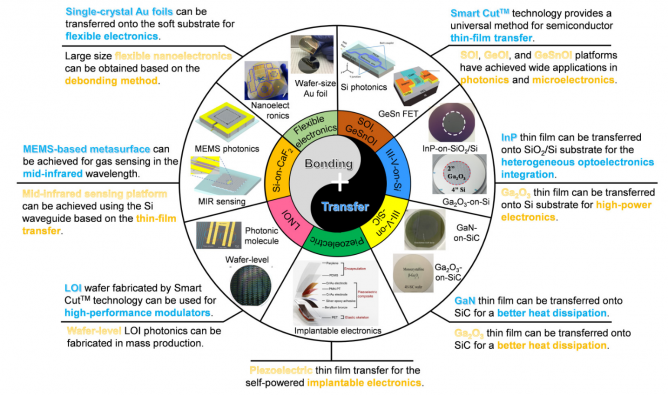

圖2 鍵合及轉移技術的廣泛應用（圖片來源：Z. Ren et al., Micromachines, vol. 12, no. 8, p. 946, 2021）

02

鍵合技術典型應用

超薄器件晶圓的制備

隨著半導體元器件的不斷小型化和集成化，對于超薄晶圓（厚度小于100 μm）的需求變得愈發顯著。對于超薄器件晶圓尤其是化合物半導體材料晶圓，由于其自身柔性和易脆性以及在前道加工過程中容易出現翹曲、起伏和封裝精度低等問題，導致其在后續工藝加工過程中容易受損，且物理結構和穩定性發生嚴重惡化。研發人員提出了一種解決方法，即通過采用一個載體晶圓（通常用硅、玻璃或藍寶石襯底）作為臨時支撐系統，通過粘合劑與超薄器件晶圓暫時性地粘結在一起，以便順利進行后續加工。當后續工藝全部完成后，再將臨時支撐的載體晶圓與超薄器件晶圓分離。臨時鍵合/解鍵合工藝技術應運而生。隨著先進封裝技術與3D集成的飛速發展，如今此技術已發展成為面向大尺寸超薄晶圓的拿持與后道工藝加工處理的重要解決方案

近年來，激光解鍵合技術因其具備能量輸入效率高、器件損傷低以及操作靈活等優點，更容易滿足低損耗、高效率、大規模制造的需求，更適用于大尺寸超薄晶圓以及特殊易脆材質晶圓如化合物半導體材料晶圓，極具廣闊應用前景。

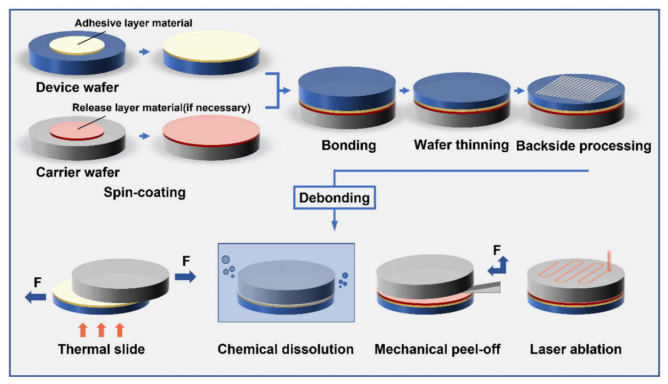

圖3 臨時鍵合/解鍵合技術工藝流程示意圖（圖片來源：Z. Mo et al., Electronics, vol. 12, no. 7, p. 1666, 2023）

多功能復合襯底的制備

隨著傳統硅器件尺寸接近極限，將晶體管進一步縮小至納米尺度變得愈發困難。為了應對信號串擾和元素擴散等問題，SOI絕緣體上晶圓作為傳統硅襯底的替代方案受到重點關注。智能剝離（Smart CutTM）技術，又被稱為襯底行業的“納米刀”，最早由SOITEC與CEA-LETI聯合開發，并結合晶圓鍵合工藝進而開發了如今廣泛應用于業界的SOI晶圓制備技術。晶圓直接鍵合技術與該技術結合，可克服不同晶格材料限制，因而使得許多單晶薄膜可轉移到其他襯底上。為多功能復合襯底制備和多功能材料間的異質集成提供新可能。

三維集成與封裝

近年來，鍵合工藝技術已經成功地應用于存儲器堆疊、計算與通信系統中的存儲器/微處理器堆疊， 2.5D/3D集成以及先進封裝等眾多領域中。基于混合鍵合的3D集成封裝技術，通過TSV互連將芯片垂直堆疊，可以實現微米級以下間距的高密度集成，縮短了傳輸路徑，提高了整體芯片的速度和性能，已廣泛應用于高帶寬存儲器與CPU、GPU、及FPGA等處理器的芯片整合。然而，混合鍵合工藝中仍存在一些技術挑戰，例如亞微米級以下高對準精度的要求，以及潔凈度和缺陷管控等問題，仍有待后續更多的測試與持續的工藝驗證，以實現最終優化與提高。

光電集成

隨著全球數據需求的指數級增長，光子集成芯片以光子為信息傳輸媒介，因具有高帶寬、高速率、高靈敏度等優點，已廣泛應用于光通信、光互聯、光學傳感等領域。由于CMOS工藝制造的兼容性，電子學和光子學可以集成在同一芯片中。硅上激光源的集成是硅基光子學的關鍵挑戰。基于晶圓級鍵合及芯片到晶圓鍵合技術實現異質異構集成，被認為是更有利的光子集成芯片的制備方法。然而，根據材料不同，制備工藝也有很大的區別，因此要確保引入的工藝的兼容性。

03

九峰山實驗室鍵合工藝平臺

九峰山實驗室已建設完成先進的鍵合工藝平臺，擁有全球頂尖的多種類型鍵合設備，如全自動熔融鍵合設備、超高真空室溫鍵合設備、高壓鍵合設備、芯片-晶圓鍵合設備、臨時鍵合/解鍵合及清洗設備等，可提供支持多種鍵合工藝能力與開發及加工服務，包括永久/臨時鍵合、親水/疏水鍵合、混合/熔融鍵合，陽極鍵合、金屬熱壓鍵合、共晶鍵合及瞬態液相鍵合等，同時滿足可兼容4/6/8英寸的硅基及化合物半導體材料襯底的晶圓級晶圓到晶圓鍵合和芯片到晶圓鍵合，以滿足異質異構集成的需求。同時，配合先進的inline鍵合量測設備和全面的前后道工藝，以及強大的檢測分析平臺能力，九峰山實驗室可為合作伙伴提供多材料、多結構、多功能、多體系、多元化的異質異構集成的解決方案，支撐硅基光電融合、MEMS制造與真空封裝、功率及無線器件制造、3D集成與先進封裝、Chiplet、生物芯片、AI互聯網等相關領域的創新研究與開發工作。

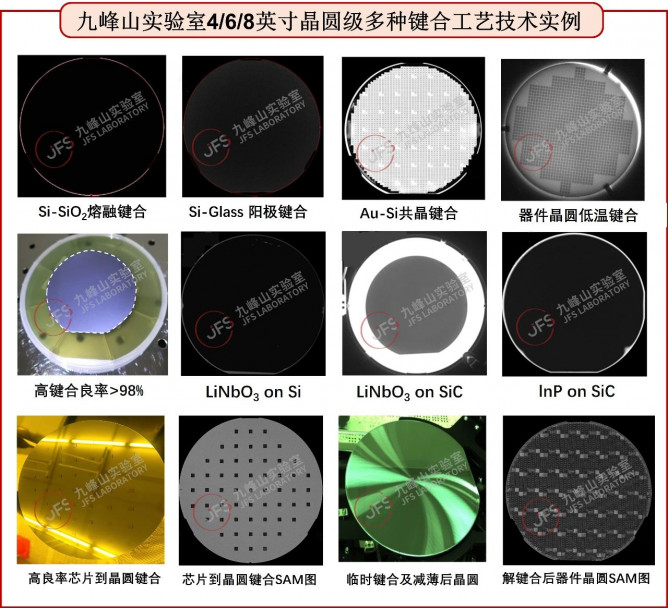

圖4 九峰山實驗室晶圓級鍵合工藝技術實例

針對鍵合工藝中高溫引發的異質材料間熱應力和晶圓形變問題，九峰山實驗室成功研發出多種材料間的室溫直接鍵合工藝，極大地降低了異質材料間的熱應力和晶圓形變，使得大尺寸異質材料晶圓間具備超薄原子級界面的高強度鍵合成為可能。為實現低成本的硅基光電子芯片融合，實驗室鍵合技術團隊通過高對準精度芯片-晶圓鍵合技術，成功實現了8寸Si晶圓上InP芯片的高良率鍵合。此外，為滿足微納器件制造及MEMS晶圓級封裝應用需求，針對化合物半導體晶圓易碎問題，開發出一套高效可靠的鍵合和解鍵合工藝方案，成功地降低了大尺寸化合物半導體薄片晶圓的碎片率，極大地提高了后續工藝良率，已經在實際產品如Si、lnP、GaN、SiC基器件晶圓的工藝流片中得到了初步驗證。

隨著芯片平面微縮工藝已接近極限，進一步提高芯片密度和性能必然需向三維方向、面向多種材料進行集成。未來，九峰山實驗室鍵合異質集成平臺將繼續圍繞異質異構集成、先進封裝、先進復合材料等技術領域，持續進行技術創新，突破技術瓶頸，不斷豐富和增強工藝能力，為全球合作伙伴提供更優質的服務。
