SiC材料具有優異的高溫穩定性、耐腐蝕性、熱導性能和機械強度等優勢，因此受到廣泛關注和應用。高質量SiC氧化技術是SiC器件的關鍵核心工藝。通過不斷優化SiC氧化工藝，可以進一步提高SiC功率器件的質量和性能，推動碳化硅功率器件在電動汽車等領域的廣泛應用。

近日，第九屆國際第三代半導體論壇（IFWS）&第二十屆中國國際半導體照明論壇（SSLCHINA）于廈門召開。期間，“碳化硅功率器件及其封裝技術”分會上，山東大學教授徐明升做了“SiC的高溫氧化研究”的主題報告，分享了最新研究成果。涉及柵極氧化、溝槽MOS管等。

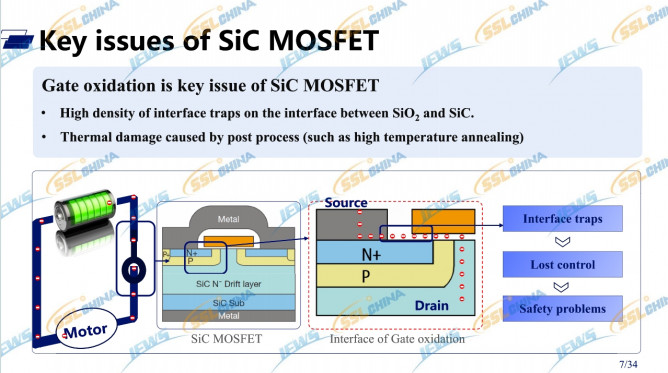

SiC溝槽MOSFET具有優異的耐高壓、大電流特性，器件開關損耗比Si基IGBT低約77%。SiC MOSFET器件的閾值電壓漂移影響了其廣泛的應用，其根本原因是柵極氧可靠性差，柵極氧化是影響SiC MOSFET器件廣泛應用的關鍵問題。

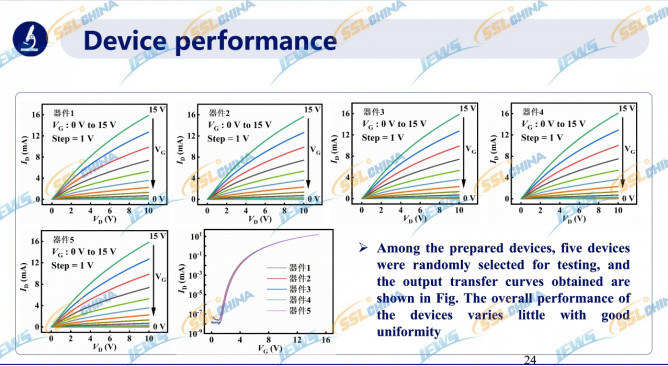

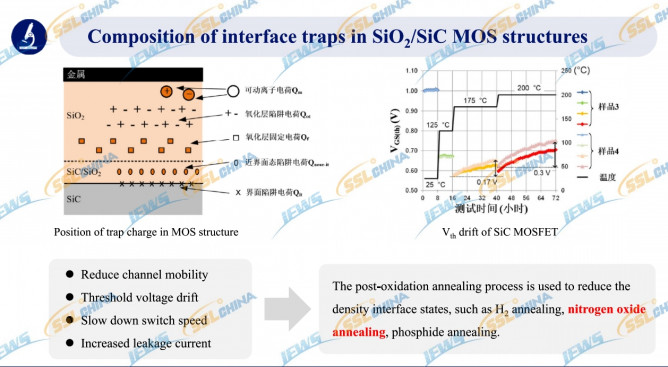

其中，高溫氧化研究方面，報告給出了近界面陷阱的密度、界面陷阱電荷、TEM橫截面圖、柵極氧化物厚度均勻性等。溝槽MOS晶體管研究方面，涉及SEM俯視圖、歐姆接觸、器件性能等內容。研究結果顯示， 4H-SiC在1250°C下的氧化，厚度~45nm。SiO2和SiC之間的NITs: ~ 1.68×1010 cm-2。擊穿電場為9.7MV/cm，勢壘高度為2.59eV。

（備注：以上信息僅根據現場整理未經嘉賓本人確認，僅供參考！）
