GaN因其特性，作為高性能功率半導體 材料而備受關注，近年來其開發和市場導入不斷加速。垂直型GaN功率器件比水平型更適合高電壓和大電流，這使得垂直GaN能夠為最苛刻的應用提供動力，但也存在成本等問題。
近日，第九屆國際第三代半導體論壇（IFWS）&第二十屆中國國際半導體照明論壇（SSLCHINA）于廈門召開。期間，“氮化鎵功率電子器件技術分論壇”上，華南師范大學研究員尹以安做了“具復合柵極和階梯結構的新型GaN垂直晶體管研究”的主題報，分享了最新研究成果。研究內容涉及復合柵極結構、能帶調制技術路線、電場調制技術路線、低導通電阻的技術路線等。

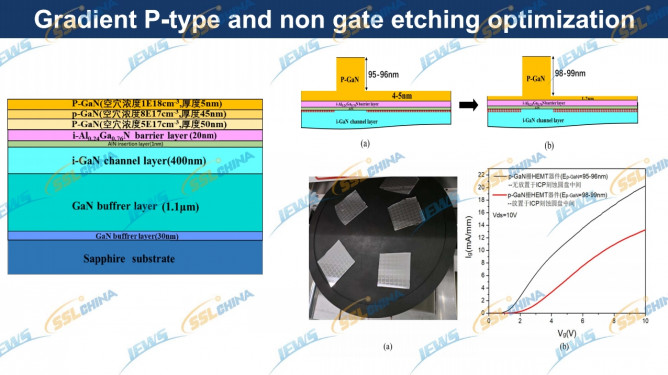

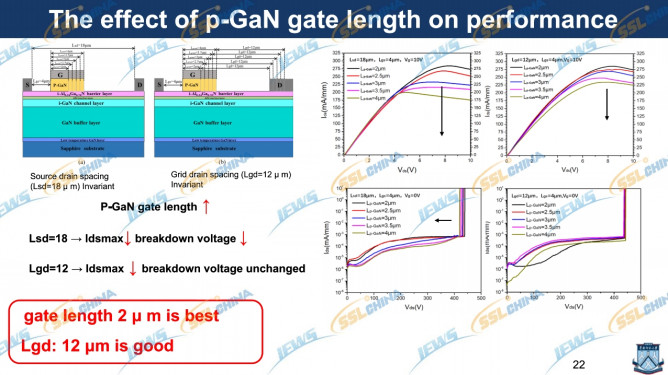

增強型p-GaN柵極HEMT器件研究涉及實驗增強型p-GaN柵極HEMT、p-GaN柵極長度對性能的影響、漸變P型和非柵區刻蝕優化、源極-漏極刻蝕深度對器件性能的影響、無金歐姆接觸的研制等。垂直HEMT器件的實現研究方面，涉及主流垂直器件基板的選擇、EC直接剝離GaN的原理、垂直HEMT器件的實驗驗證等。

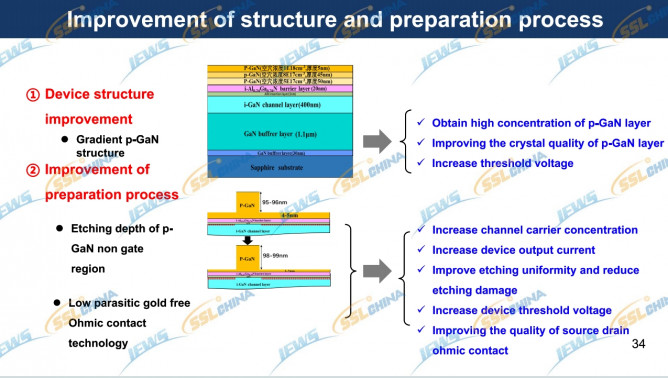

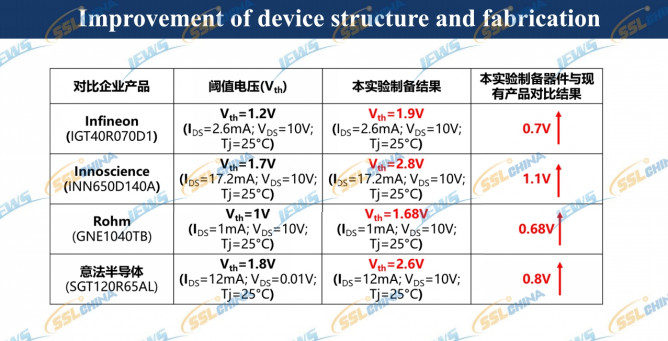

報告指出，結合 Mis結構、p柵極及階梯式的P型埋層可獲得：高Vth:4.14V，高BV:3065V 低RON:1.45mΩ·cm2, FOM :6.56GWcm-2。漸變p-GaN結構++優化非p柵區的蝕刻深度++優化源極-漏極蝕刻深度++最優化p柵極長度++無金歐姆接觸：獲得Emode，高Vth:2.6V，p柵極長度為2μm。柵極和漏極之間的間距為12μm是最佳的。源極-漏極蝕刻深度為8-10nm。實現垂直HEMT器件的低成本低缺陷：EC直接剝離藍寶石襯底成為可能。
