功率密度的提高及器件小型化等因素使熱量的及時導出成為保證功率器件性能及可靠性的關鍵。作為界面散熱的關鍵通道，功率模塊封裝結構中連 接層的高溫可靠性和散熱能力尤為重要。納米銀燒結技術可以實現低溫連接、高溫服役的要求，且具有優秀的導熱導電性能和高溫可靠性，已成為近幾年功率模塊封裝互連材料的研究熱點。

第九屆國際第三代半導體論壇（IFWS）&第二十屆中國國際半導體照明論壇（SSLCHINA）在廈門國際會議中心召開。期間，“碳化功率器件及其封裝技術分會“上，日本大阪大學副教授陳傳彤做了“SiC功率模塊中微米級Ag燒結連接技術的進展”的主題報告，分享了微米級銀燒結體的連接與性能研究、Ag-Si復合漿料提高SiC功率模塊可靠性、全銀燒結漿料的高散熱SiC結構的研究進展。

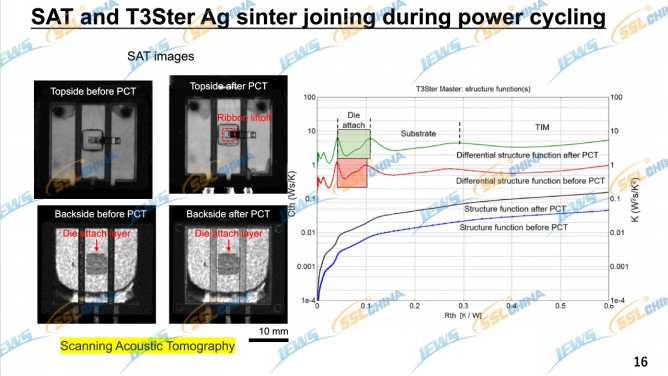

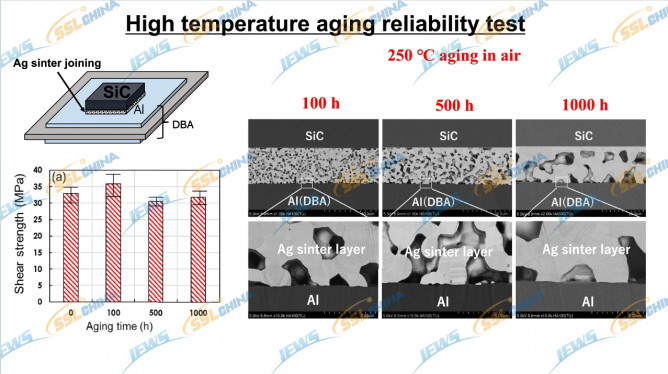

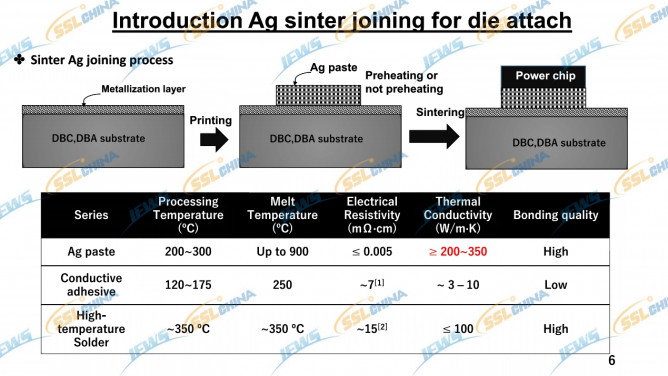

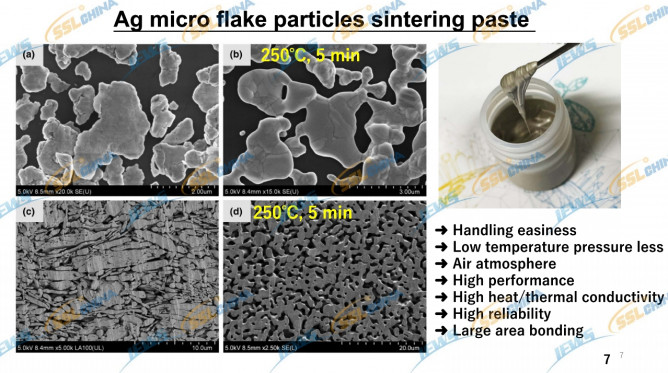

涉及用于模具附著材料的銀燒結漿料連接，銀微粉燒結漿料，銀薄片漿料燒結，高溫老化可靠性試驗，熱沖擊試驗（-50℃~250℃），Ag燒結體功率循環連接可靠性試驗，SiC SBD試樣的截面研究，全銀燒結漿料的高散熱SiC結構，高溫老化可靠性試驗，采用銀燒結膏的先進功率模塊結構等。

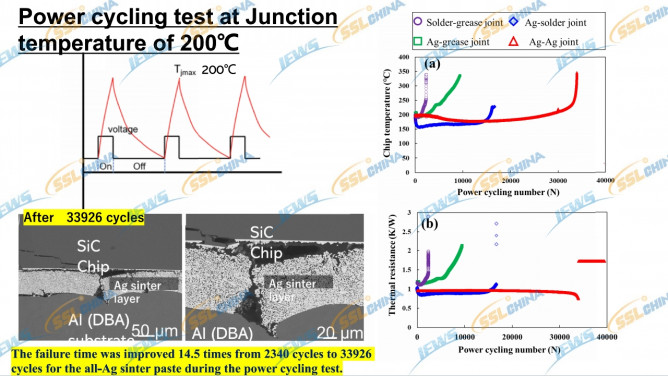

報告指出，在高溫老化和功率循環測試下，銀微米顆粒燒結連接提供了優異的結合質量和可靠性。Ag-Si復合漿料可提高熱沖擊可靠性；與傳統的焊料和TIM油脂接合相比，全銀燒結接合使芯片表面溫度從270℃降低到180℃，熱阻也從1.5 K/W降低到0.8 K/W。在功率循環試驗中，全銀燒結漿料的失效時間從2340次循環提高到33926次循環，提高了14.5倍。

嘉賓簡介

陳傳彤，于2015年獲得日本名古屋工業大學機械電子工程博士學位。2016年至2019年，他擔任日本大阪大學科學技術研究所助理教授，2020年起就職大阪大學3D電子封裝聯合實驗室副教授。專注于第三代寬禁帶半導體大功率模塊器件高溫高頻下的銀漿為代表的高溫互連材料的研究開發以及電-熱-力學多外場作用下互連材料的微觀結構與性能演化、和高密度封裝結構的服役可靠性檢測/熱擴散評價的應用研究。

發表包括IEEE T Power Electr、Acta Mater、scripta Mater、Appl Phys Lett、Ceram Int在內的Sci和Ei論文190余篇，近5年引用超2300次，h-index 27（Google Scholar?）。 申請日本，美國和國際PCT專利共計20余項。并參與編著第三代功率模塊器件封裝類英語著作1部，日語著作8部。連續3年獲得日本田中貴金屬獎，和包括日本電子封裝學會，國際IEEE ICEP最佳論文獎，IEEE EMPC 最佳海報獎和 IEEE CPMT Japan Chapter Young Award (2017)等多個獎項。

另外，擔任日本電子封裝學會関西支部委員會委員，日本第三代寬禁帶半導體封裝熱評價體系和設備國際標準化委員會委員和IEEE ICEPT技術委員會委員。并受邀參加The Electrochemical Society meeting（ECS），IEEE Applied Power Electronics Conference and Exposition (APEC)等在內的國際知名學會20余次。近3年主持的包括日本經濟產業省（NEDO），文部科學省在內的各項經費超過2000萬人民幣和實現了多項成果的市場轉化與應用。

（備注：以上信息僅根據現場整理未經嘉賓本人確認，僅供參考！）
