一、 IGBT：復合型功率器件
1.功率半導體器件
功率半導體器件（Power Electronic Device）又稱為電力電子器件和功率電子器件，是指可直接用于處理電能的主電路中，實現電能的變換或控制的電子器件，其作用主要分為功率轉換、功率放大、功率開關、線路保護和整流等。
功率半導體大致可分為功率半導體分立器件(包括功率模塊)和功率半導體集成電路兩大類。按照器件結構，現有的功率半導體分立器件可分二極管、功率晶體管、晶閘管等，其中功率晶體管分為雙極性結型晶體管（BJT，俗稱三極管）、結型場效應晶體管（JFET）、金屬氧化物場效應晶體管（MOSFET）和絕緣柵雙極晶體管（IGBT）等。
2.IGBT的概念

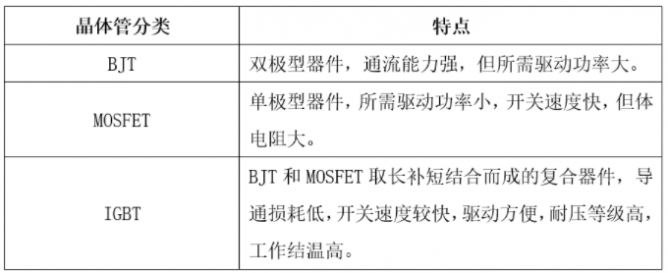

IGBT是由BJT和MOSFET組成的功率半導體器件，它的控制極為絕緣柵場效應晶體管，輸出極為雙極型功率晶體管，因而兼有兩者速度和驅動能力的優點，克服了兩者的缺點。IGBT可以在各種電路中提高功率轉換、傳送和控制的效率，實現節約能源、提高工業控制水平的目的，，被業界譽為電力電子裝置的“CPU”，廣泛應用于工業控制、軌道交通、白色家電、新能源發電、新能源汽車等領域。
3.IGBT內部結構及工作原理

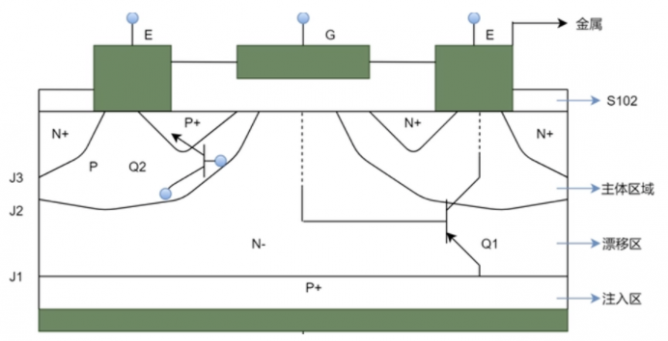

一般，IGBT有三個端子：集電極、發射極和柵極，他們都是附有金屬層。但是，柵極端子上的金屬材料具有二氧化硅層。IGBT結構其實就相當于是一個四層半導體的器件。四層器件是通過組合PNP和NPN晶體管來實現的，它們構成了P-N-P-N排列。
IGBT的工作原理其實是通過不斷激活和停用其柵極端子來開啟、關閉實現的。如果正輸入的電壓通過柵極，發射器就會保持驅動電路開啟。另一方面，如果IGBT的柵極端的電壓為零或者為負時，則就會關閉電路應用。
4.主要產品形式

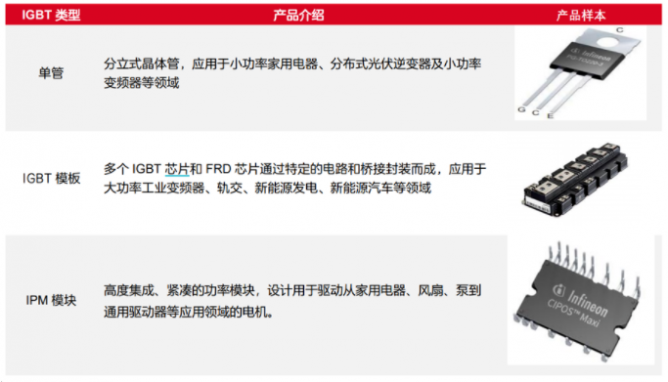

依產品結構形式不同，IGBT有單管、IGBT模塊和智能功率模塊IPM三種類型。IGBT單管主要應用于小功率家用電器、分布式光伏逆變器及小功率變頻器等領域；IGBT模塊主要應用于大功率工業變頻器、電焊機、新能源汽車（電機控制器、車載空調、充電樁）等領域（當前市場上銷售的多為此類模塊化產品）；智能功率模塊IPM主要在變頻空調、變頻洗衣機等白色家電領域有廣泛應用。

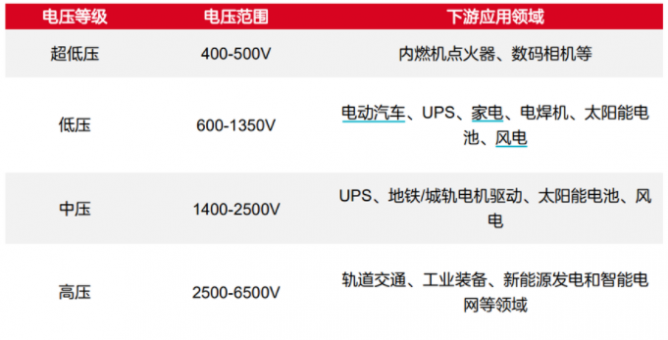

根據應用場景的電壓不同，IGBT有超低壓、低壓、中壓和高壓等類型，其中新能源汽車、工業控制、家用電器等使用的IGBT以中壓為主，而軌道交通、新能源發電和智能電網等對電壓要求較高，主要使用高壓IGBT。
二、IGBT技術發展歷史

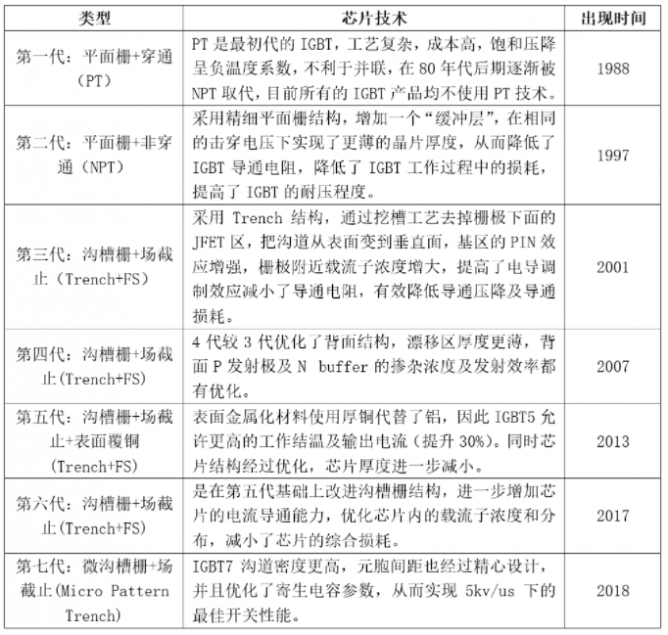

從20世紀80年代至今，IGBT芯片經歷了7代升級，從平面穿通型(PT)到溝槽型電場-截止型(FS-Trench)，芯片面積、工藝線寬、通態飽和壓降、關斷時間、功率損耗等各項指標經歷了不斷的優化，斷態電壓也從600V提高到6500V以上。目前市場上應用最廣泛的仍是IGBT第4代工藝產品。IGBT技術的整體發展趨勢是大電流、高電壓、低損耗、高頻率、功能集成化、高可靠性。
三、IGBT市場規模及競爭情況
1、IGBT全球市場規模

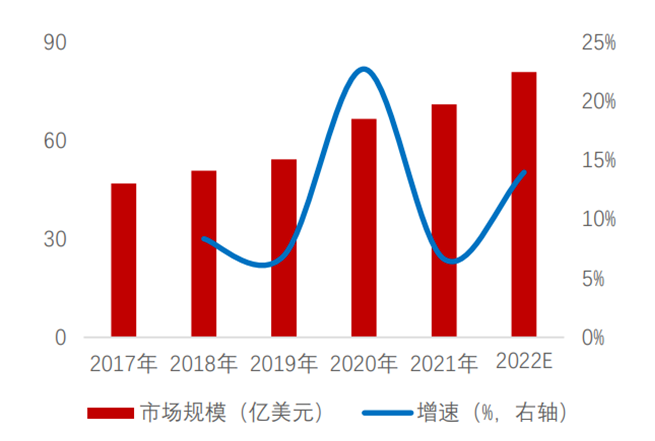

近年來，全球IGBT市場規模保持連年增長的趨勢，根據Markets and markets數據，全球IGBT市場規模從2012年的32億美元增長至2021年的70.9億美元，年均復合增長率為6.6%，2021年，全球IGBT的市場規模為70.9億美元，同比增長6.6%。

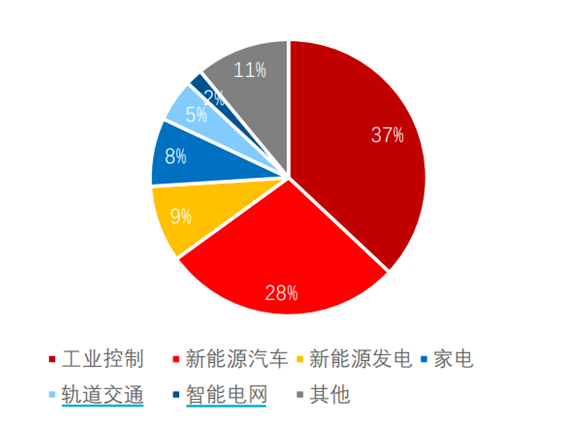

從應用領域來看，工業控制和新能源汽車是IGBT需求最大的兩個下游領域，分別占比為37%和28%，其次是新能源發電和家電變頻市場，需求占比分別為9%和8%。2020年以來，新能源汽車需求明顯提速，2021年較2020年需求占比提升19%，是IGBT主要的增量需求來源。
2、IGBT國內市場規模

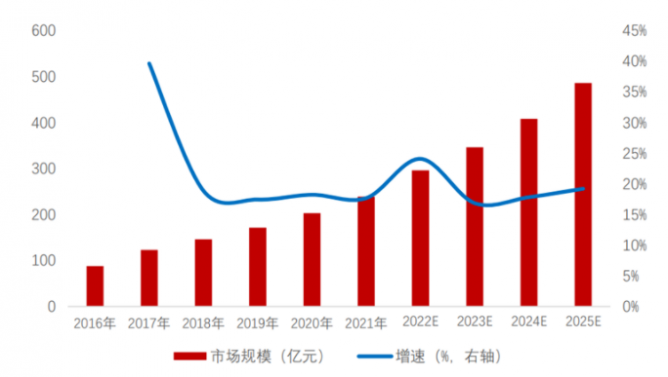

隨著全球制造業向我國的轉移，我國已逐漸成為全球最大的IGBT市場。相關數據顯示，2016-2021年，我國IGBT產量及需求量均呈現連年增長的趨勢，2021年，我國IGBT的需求量為13000萬只，同比增長20.00%；生產量為2580萬只，同比增長27.72%；產需差值為10620萬只。2021年，我國IGBT市場規模約為218.75億元，同比增長37.23%。近年來，我國積極踐行“碳達峰、碳中和”發展戰略，在各行業推行節能減排目標，不斷優化調整能源使用結構，大力發展新能源產業，疊加工業自動化進程加快，我國對于IGBT的市場需求不斷擴大。預計到2025年，我國IGBT市場規模將達到600億元左右。
3、IGBT競爭格局
從全球市場競爭格局來看，歐美日廠商資金實力雄厚、技術水平領先、產業經驗豐富，憑借先發優勢搶占了全球功率半導體絕大多數的市場份額，并且一直保持較大的領先優勢。國內廠商在全球競爭中不具備優勢，所占市場份額較低。在國內市場競爭格局中，國際大廠仍占據絕大部分市場份額，國產化率低于20%。

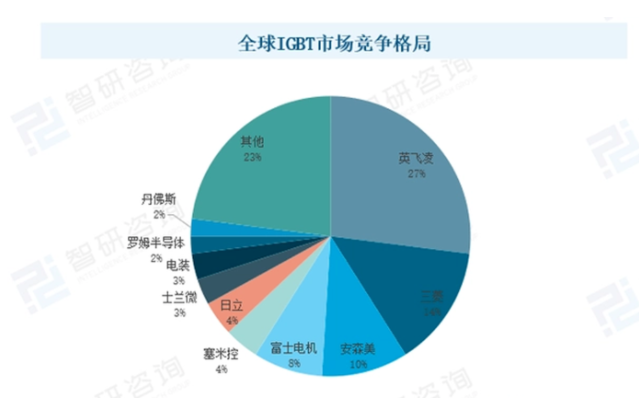

根據Yole相關數據統計，全球IGBT的市場集中度較高，行業CR3達到51%。其中，英飛凌、三菱、安森美三家企業的市場占比分別為27%、14%、10%，在全球IGBT市場競爭格局中位列前三名；士蘭微是我國唯一進入全球前十的品牌，其市場占比約為3%。
4、中國IGBT芯片企業產品布局

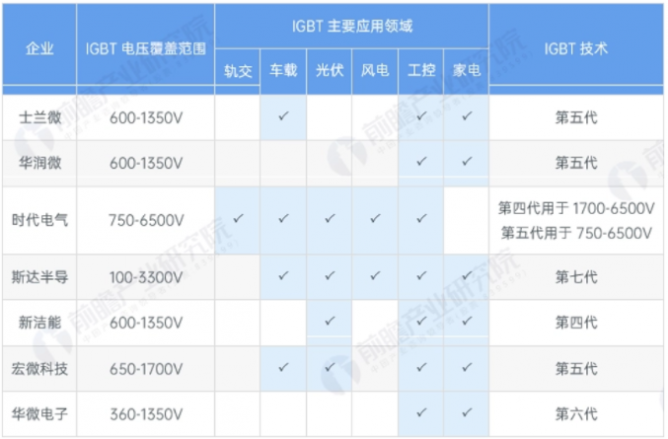

中國IGBT芯片行業代表性企業從技術格局來看，斯達半導應用第七代IGBT技術，電壓覆蓋范圍為100-3300V；華微電子布局第六代IGBT技術，電壓覆蓋范圍為360-1350V；士蘭微、時代電氣、宏微科技應用第五代IGBT技術；新潔能主要應用第四代IGBT技術。
從IGBT芯片產品主要應用領域來看，時代電氣、斯達半導兩家企業覆蓋領域較廣，時代電氣IGBT芯片主要應用領域覆蓋了軌交、車載、光伏、風電、工控等，斯達半導IGBT芯片主要應用領域覆蓋車載、光伏、風電、工控、家電等。
資料來源：東海證券研究所、前瞻產業研究院、智研咨詢
