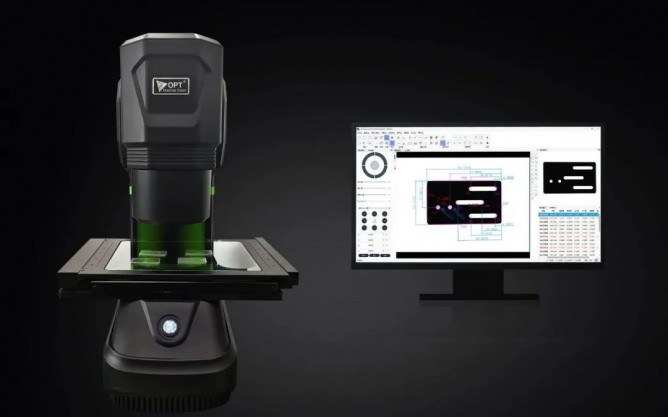

OPT（奧普特）一鍵測量傳感器SmartFlash集成了機器視覺的邊緣提取、自動匹配、自動對焦、自動學習及圖像合成等人工智能技術，采用雙遠心光路及多角度照明系統設計，搭載高精度運動平臺，并通過亞像素邊緣提取算法處理圖像，具有高精度四重保證措施，精度達微米級。
01雙遠心設計，消除透視畸變
尺寸測量的精確度是控制產品質量的關鍵因素，傳統的測量方式操作復雜、拍攝的圖像不清晰，易導致測量誤差。

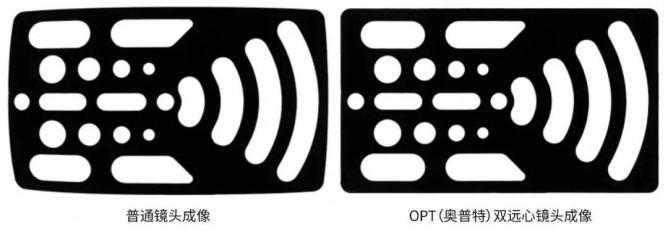

OPT（奧普特）一鍵測量傳感器SmartFlash，采用雙遠心設計，綜合了物方遠心鏡頭和像方遠心鏡頭的優點，具有大景深及近乎零失真等特點，充分發揮光的平行性，消除物方透視畸變，避免照明衰減，提高測量準確度。

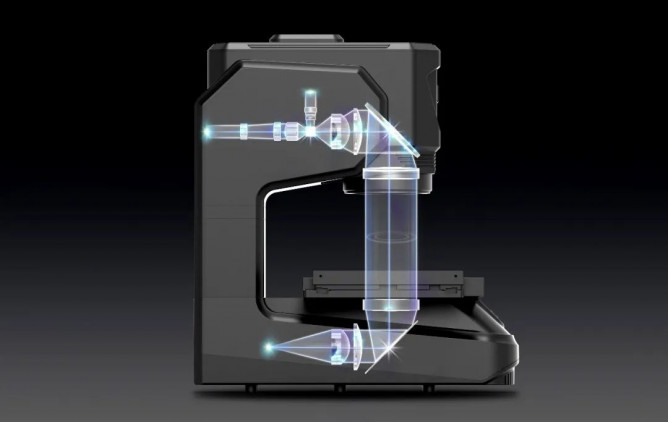

雙遠心鏡頭模組
此外，針對一些表面凹凸不平的目標檢測物，一鍵測量傳感器SmartFlash還可以根據測量位置自動對焦，能避免因操作人員不同而產生對焦誤差，并解決無法一次性對焦的測量難題，即使目標檢測物具有高低差，也能保證測量精度。
02多角度照明系統，邊緣輪廓更清晰
在測量外觀尺寸時，為避免受反光或低反射率材質影響，提升目標檢測物的邊緣輪廓清晰度及銳利程度，OPT（奧普特）一鍵測量傳感器SmartFlash采用多角度照明系統，將八通道漫射光及遠心平行光組合成一個照明單元，能提供不同角度的光照環境，并消除光源漫射所造成的邊緣模糊現象，可精確測量不同反射率的物體，穩定適用不同材質、不同顏色的目標物。

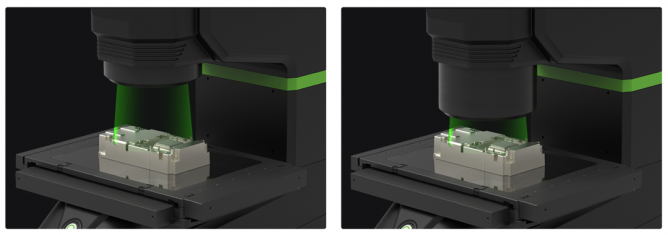

自動調整光源高低位置
一鍵測量傳感器SmartFlash還搭配了四軸運動控制系統，通過軟件算法能自動調整光源高低位置至最佳狀態，使拼接的影像出現明暗對比效果，圖像邊緣輪廓清晰。即使光源離目標檢測物較遠時，也可獲得較大范圍的照明，整體光照均勻，使拍攝的圖像更清晰。

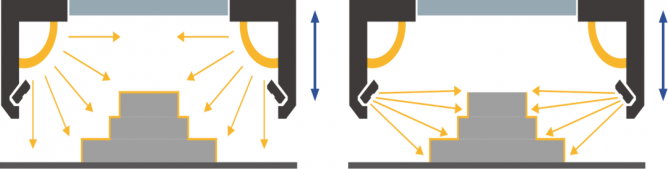

多角度照射示意圖
如在測量深色的散熱器外觀尺寸時，一鍵測量傳感器SmartFlash能根據物體表面特征自動調整光源位置，當光源調整為低角度時，從側面照射，能更加直觀地呈現產品表面特征，利于提高檢測周邊輪廓的精度。
03高精度運動平臺，提升圖像拼接精度

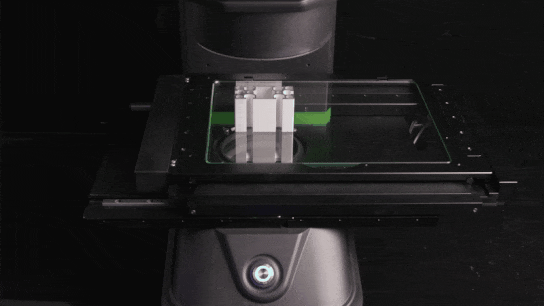

為確保大尺寸產品的測量精度，一鍵測量傳感器SmartFlash采用高精度運動平臺，利用直線電機驅動，搭載0.1μm分辨率的光柵尺，實現全閉環控制，保證機器定位精度的同時，運行速度更快。

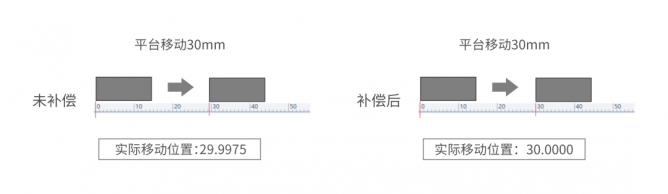

與傳統的螺桿驅動相比，一鍵測量傳感器SmartFlash的載物臺結構更加緊湊，無需附加裝置即可將旋轉運動變為直線運動，運行更穩定，測量精度不受平臺往返和絲桿影響，無誤差積累，零反向間隙，重復精度非常小，利于圖像拼接應用。一鍵測量傳感器SmartFlash利用專業量具，對硬件精度進行調整的同時，還通過校準補償算法，對其進行誤差補償，實現微米級移動精度。
04亞像素邊緣提取算法，高精度測量
OPT（奧普特）一鍵測量傳感器SmartFlash還采用了亞像素邊緣提取算法，利用最小二乘法計算，測量時無需編程，導入CAD圖檔，即可輕松實現高精度測量。
如在測量鋼材零部件尺寸時，對精度的控制要求非常嚴格，而且需要測量的部位較多，一鍵測量傳感器SmartFlash可通過軟件算法，將單個像素分割成100個像素計算，采用最小二乘法對邊緣特征進行擬合處理，并利用毛刺過濾算法自動去除邊緣毛刺、黑色陰影及白色亮邊等影響，大幅度提升測量精度。

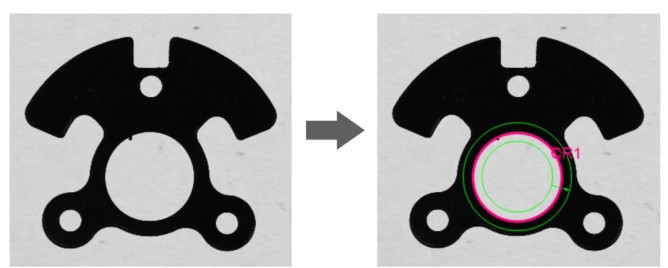

過濾邊緣毛刺
針對Z方向有多個測量部位的產品，一鍵測量傳感器SmartFlash也能一次性完成測量，通過利用焦點拼接模式，把不同的對焦區域進行提取和拼接，最終獲取清晰的圖像。

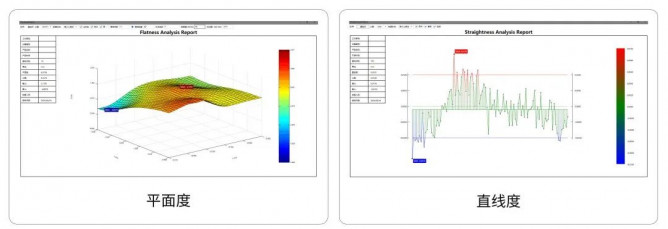

此外，一鍵測量傳感器SmartFlash還具有輪廓度分析、專用的鋁型材測量功能，支持自定義輸出檢測報告，提供平面度、圓度、直線度三種可視化分析工具，測量的數據經過統計計算，可生成Cpk值、直方圖、X-S圖、X-R圖、IX-MR圖，實時監控產品的質量，廣泛適用于金屬、塑膠等各種材質的產品外觀尺寸測量。
